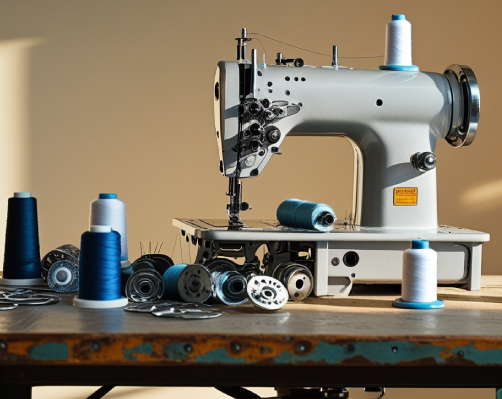

آشنایی با اجزای مختلف چرخ خیاطی صنعتی و عملکرد هر کدام

چرخ خیاطی صنعتی از مجموعه‌ای از قطعات مکانیکی و در برخی مدل‌ها قطعات الکترونیکی تشکیل شده که هرکدام وظیفه مشخصی در ایجاد کوک، حرکت پارچه و کنترل نخ دارند. این چرخ برای انجام عملیات دوخت در حجم کاری بالا و به‌صورت مداوم طراحی شده است. این دستگاه‌ها معمولاً ساختار مقاوم‌تری نسبت به بسیاری از چرخ‌های خانگی دارند و بسته به نوع کار، در مدل‌های مختلفی مانند چرخ راسته‌دوز صنعتی، چرخ سردوز صنعتی، میاندوز، چرخ دوپایه، چرخ ضخیم‌دوز، مادگی‌دوز و دکمه‌دوز تولید می‌شوند.

البته تمام این دستگاه‌ها دقیقاً قطعات یکسانی ندارند. برای مثال، ساختار یک راسته‌دوز با یک سردوز یا میاندوز متفاوت است. بنابراین منظور از «اجزای چرخ خیاطی صنعتی» در این مقاله، قطعات اصلی و رایج در ساختار چرخ‌های صنعتی، به‌خصوص مدل‌های دوخت مستقیم و خانواده راسته‌دوز است.

اجزای اصلی چرخ خیاطی صنعتی کدام‌اند؟

برای درک بهتر عملکرد دستگاه، ابتدا می‌توان مهم‌ترین قطعات چرخ صنعتی را در جدول زیر مشاهده کرد:

موتور

موتور، نیروی موردنیاز برای حرکت مکانیزم چرخ را تأمین می‌کند. در چرخ‌های صنعتی قدیمی‌تر معمولاً موتورهای کلاچی رایج بودند، درحالی‌که در بسیاری از مدل‌های جدید از موتور سروو استفاده می‌شود.

یکی از مزایای موتور سروو، امکان کنترل دقیق‌تر سرعت و کاهش مصرف انرژی در زمان‌هایی است که دستگاه در حال دوخت نیست.

پدال

پدال رابط اصلی اپراتور با سیستم حرکتی دستگاه است. با فشار دادن پدال، موتور فعال شده و سرعت دوخت با توجه به نوع موتور و تنظیمات دستگاه کنترل می‌شود. در مدل‌های مجهز به موتور سروو، کنترل سرعت معمولاً دقیق‌تر است و اپراتور می‌تواند برای کارهای ظریف یا شروع دوخت، سرعت پایین‌تری انتخاب کند.

بازوی دستگاه

بازوی دستگاه بخشی است که سوزن و مکانیزم دوخت در آن قرار دارد. این بخش به کاربر اجازه می‌دهد تا پارچه را به راحتی هدایت کند و دوخت دقیقی انجام دهد.

سوزن

سوزن چرخ صنعتی یکی از مهم‌ترین قطعات دستگاه است و مستقیماً با پارچه و نخ در ارتباط قرار دارد. سوزن با حرکت رفت و برگشتی از داخل پارچه عبور می‌کند و نخ بالایی را به قسمت زیرین هدایت می‌کند تا فرآیند تشکیل کوک انجام شود.

انتخاب سوزن مناسب به عواملی مانند نوع پارچه، ضخامت پارچه، جنس نخ و مدل چرخ بستگی دارد.

میل‌سوزن

میل‌سوزن (Needle Bar) قطعه‌ای است که سوزن روی آن نصب می‌شود. این قطعه حرکت چرخشی ایجادشده توسط مکانیزم داخلی دستگاه را به حرکت رفت و برگشتی تبدیل‌شده برای سوزن منتقل می‌کند.

به زبان ساده، اگر سوزن را بخش انجام‌دهنده دوخت بدانیم، میل‌سوزن وظیفه نگه‌داشتن و هدایت آن را بر عهده دارد.

در صورت تنظیم نبودن میل‌سوزن، احتمال بروز مشکلاتی مانند شکستن سوزن، جا انداختن بخیه و ایجاد کوک نامنظم افزایش پیدا می‌کند.

چرخ لنگر

چرخ لنگر یک چرخ دستی است که در کنار دستگاه قرار دارد و به کاربر اجازه می‌دهد تا به صورت دستی دستگاه را کنترل کند. این چرخ برای تنظیم موقعیت سوزن و شروع دوخت به صورت دستی استفاده می‌شود.

ماسوره

ماسوره قطعه کوچکی است که نخ زیرین روی آن پیچیده می‌شود. در چرخ‌های صنعتی، ماسوره در بخش زیرین دستگاه قرار می‌گیرد و نخ آن با نخ بالایی برای تشکیل کوک همکاری می‌کند. اندازه و نوع ماسوره باید با مدل چرخ سازگار باشد. استفاده از ماسوره نامناسب می‌تواند باعث اختلال در کشش نخ و عملکرد قلاب شود.

قاب ماسوره

قاب ماسوره محفظه‌ای است که ماسوره داخل آن قرار می‌گیرد. این قطعه علاوه بر نگهداری ماسوره، در کنترل حرکت و کشش نخ زیرین نیز نقش دارد. یکی از مشکلات رایج در چرخ‌های صنعتی، تنظیم نادرست قاب ماسوره یا تجمع پرز و نخ در این قسمت است. به همین دلیل تمیزکاری منظم محفظه ماسوره اهمیت زیادی دارد.

صفحه دوخت

صفحه سوزن صفحه فلزی زیر پایه است که پارچه روی آن قرار می‌گیرد. در این صفحه، سوراخی برای عبور سوزن و شیارهایی برای حرکت کارپیش‌بر وجود دارد. صفحه سوزن علاوه بر ایجاد سطح مناسب برای حرکت پارچه، به حفظ موقعیت صحیح پارچه و سوزن نیز کمک می‌کند.

اگر صفحه سوزن دچار خط‌وخش، تاب‌برداشتن یا آسیب شود، می‌تواند روی کیفیت دوخت اثر بگذارد و حتی باعث گیر کردن نخ یا آسیب به سوزن شود.

پایه دوخت

پایه چرخ خیاطی صنعتی پارچه را روی صفحه سوزن نگه می‌دارد تا هنگام حرکت سوزن و کارپیش‌بر، پارچه از مسیر موردنظر خارج نشود. پایه‌های مختلفی برای کاربردهای گوناگون وجود دارند. برای مثال، بسته به مدل چرخ می‌توان از پایه‌های مخصوص زیپ، نوار، لبه‌دوزی یا عملیات خاص استفاده کرد.

فشار پایه نیز اهمیت زیادی دارد. اگر فشار پایه بیش از اندازه باشد، حرکت پارچه ممکن است سخت شود و اگر فشار آن کم باشد، پارچه به‌درستی کنترل نمی‌شود.

قلاب

قلاب یکی از مهم‌ترین قطعات مکانیزم تشکیل کوک است. این قطعه در قسمت زیرین دستگاه قرار دارد و در هماهنگی با حرکت سوزن و ماسوره، حلقه ایجادشده از نخ سوزن را می‌گیرد و به تشکیل بخیه کمک می‌کند. هماهنگی میان سوزن، قلاب، ماسوره و میل‌سوزن بسیار مهم است. کوچک‌ترین اختلال در زمان‌بندی این قطعات می‌تواند باعث جا انداختن کوک، پاره شدن نخ یا شکستن سوزن شود.

در بسیاری از مدل‌های راسته‌دوز صنعتی، تنظیم دقیق تایمینگ قلاب و سوزن از مهم‌ترین موارد سرویس و تعمیر دستگاه محسوب می‌شود.

تنظیم کننده کشش نخ

تنظیم کشش نخ یکی از مهم‌ترین عوامل مؤثر بر کیفیت دوخت است. سیستم کشش نخ وظیفه کنترل میزان کشش نخ بالایی را بر عهده دارد. اگر کشش نخ بیش از اندازه باشد، ممکن است نخ یا پارچه کشیده شود و اگر کشش خیلی کم باشد، نخ روی قسمت زیرین پارچه جمع شود.

کارپیش‌بر یا دندانه چرخ صنعتی

یکی از قطعات بسیار مهم در قسمت زیر پایه، کارپیش‌بر است. کارپیش‌بر مجموعه‌ای از دندانه‌های فلزی است که هنگام دوخت از زیر صفحه سوزن حرکت کرده و پارچه را به سمت جلو هدایت می‌کند.

به همین دلیل، اگر کارپیش‌بر به‌درستی تنظیم یا تمیز نباشد، ممکن است پارچه:

• به‌سختی حرکت کند
• بیش از حد جلو برود
• در یک نقطه گیر کند
• یا طول بخیه‌ها نامنظم شود.

ارتفاع و میزان حرکت کارپیش‌بر باید با نوع دستگاه و کاربرد آن هماهنگ باشد.

راهنمای نخ

راهنمای نخ قطعه‌ای است که نخ را در مسیر مشخصی هدایت می‌کند. نخ در چرخ صنعتی از چند نقطه عبور می‌کند تا به سوزن برسد. وجود راهنماهای متعدد باعث می‌شود نخ با ترتیب مشخصی از سیستم کشش، اهرم بالا کش نخ و سایر قسمت‌ها عبور کند.

نخ‌کشی صحیح اهمیت زیادی دارد؛ زیرا حتی یک مرحله اشتباه می‌تواند باعث پاره شدن نخ یا نامنظم شدن دوخت شود. سازندگان ماشین‌های دوخت نیز مسیرهای مشخصی برای عبور نخ از راهنماها و اجزای کشش تعریف می‌کنند.

فلکه چرخ

فلکه در قسمت جانبی دستگاه قرار دارد و برای حرکت دادن دستی مکانیزم چرخ استفاده می‌شود.

سیستم روغن‌کاری

قطعات متحرک چرخ صنعتی به دلیل اصطکاک مداوم نیاز به روغن‌کاری مناسب دارند. سیستم روغن‌کاری وظیفه رساندن روغن به قسمت‌های موردنیاز را بر عهده دارد. در برخی چرخ‌های صنعتی، سیستم روغن‌کاری به شکل اتوماتیک انجام می‌شود و در برخی مدل‌ها نقاط مشخصی برای روغن‌کاری دستی وجود دارد.

کمبود روغن یا استفاده از روغن نامناسب می‌تواند باعث افزایش اصطکاک، داغ شدن قطعات، صدای غیرعادی و افزایش استهلاک شود. البته روغن‌کاری بیش از اندازه نیز مناسب نیست و ممکن است باعث کثیف شدن پارچه یا ایجاد مشکلات دیگر شود؛ بنابراین دستورالعمل سازنده هر مدل باید ملاک قرار گیرد.

چراغ کار

چراغ کار نور لازم برای دوخت را فراهم می‌کند و به کاربر کمک می‌کند تا در محیط‌های کم‌نور نیز به راحتی کار کند.

میز کار

میز کار سطحی است که پارچه روی آن قرار می‌گیرد و دوخت انجام می‌شود. این بخش معمولاً قابل تنظیم است و می‌تواند به کاربر کمک کند تا پارچه‌های بزرگ را به راحتی هدایت کند.

برای افزایش عمر چرخ خیاطی صنعتی چه کارهایی انجام دهیم؟

رعایت چند نکته ساده می‌تواند به عملکرد بهتر دستگاه کمک کند:

• از سوزن مناسب نوع و ضخامت پارچه استفاده کنید.
• مسیر نخ را مطابق دفترچه دستگاه طی کنید.
• ماسوره را به‌صورت منظم بررسی و تمیز کنید.
• پرز و نخ‌های باقی‌مانده اطراف کارپیش‌بر و قلاب را پاک کنید.
• روغن‌کاری را مطابق دستورالعمل سازنده انجام دهید.
• از روغن مناسب چرخ خیاطی صنعتی استفاده کنید.
• در صورت مشاهده صدای غیرعادی، دستگاه را تحت فشار قرار ندهید.
• سوزن خم‌شده یا آسیب‌دیده را تعویض کنید.
• از قطعات یدکی سازگار با مدل دستگاه استفاده کنید.
• سرویس دوره‌ای را جدی بگیرید.

نتیجه‌گیری

شناخت اجزای چرخ خیاطی صنعتی به خیاط و اپراتور کمک می‌کند مشکلات متداول را سریع‌تر تشخیص دهد، قطعه مناسب را هنگام تعمیر یا تعویض انتخاب کند و از دستگاه بهتر نگهداری کند. در زمان خرید نیز بهتر است علاوه بر قیمت، نوع دوخت، ضخامت پارچه، حجم کاری و قابلیت‌های دستگاه را در نظر بگیرید و قطعات و لوازم جانبی را متناسب با مدل دقیق چرخ انتخاب کنید.
